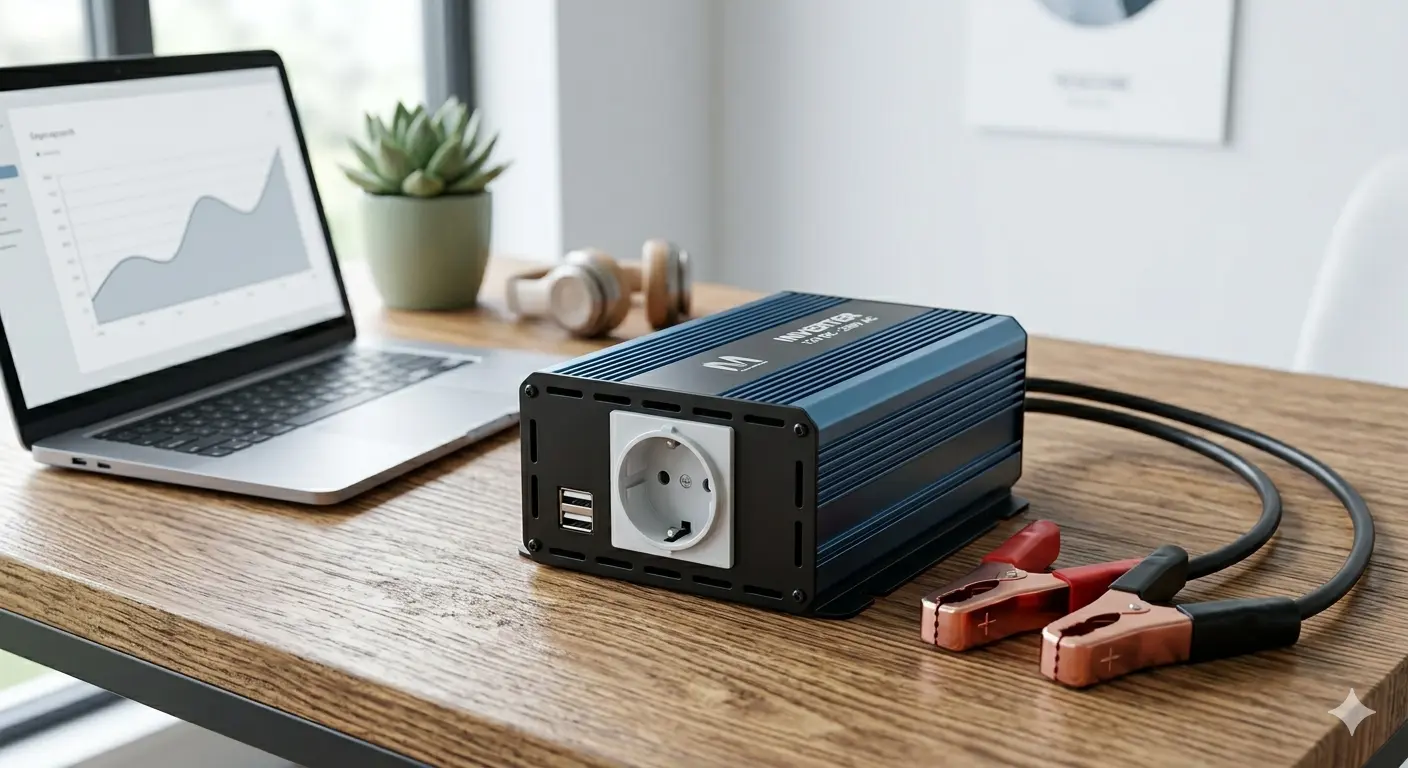

Un invertor de tensiune este un dispozitiv electronic, care convertește curentul continuu (DC) stocat intr-o baterie, în curentul alternativ (AC) utilizat de majoritatea aparatelor pe care le folosim zilnic.
De foarte multe ori invertorul este confundat cu Invertorul de sudură. Acesta este un tip de invertor care transformă curentul electric pentru a obține o tensiune și un amperaj ridicat pentru sudura.
O alta confuzie se refera la cuvantul inverter, termen specific tehnologiei utilizate de aparatele de aer conditionat pentru incalzire.
Datorită tehnologiei avansate, invertoarele moderne permit o eficiență ridicată, fiind capabile să regleze puterea și frecvența în funcție de cerințele de consum.
Conversia curentului continuu în curent alternativ brut:
- Invertorul primește curent continuu (DC) de la o sursă (ex.: baterie).
- Un oscilator intern creează o undă brută care alternează polaritatea curentului pentru a imita undele sinusoidale ale curentului alternativ. Respectiv crearea frecventei de 50 de Hertzi
Amplificarea tensiunii:
- Deoarece tensiunea de curent continuu este adesea joasă (ex.: 12V sau 24V), aceasta trebuie amplificată la un nivel utilizabil pentru dispozitivele AC, cum ar fi 220V.
- Această amplificare se face cu ajutorul unui transformator sau al unui circuit de amplificare.
Filtrarea și reglarea formei de undă:
- Forma undei produse de oscilator poate fi pătrată, modificată sau sinusoidală. Pentru dispozitivele sensibile (ex.: electrocasnice, electronice), forma undei sinusoidale pure este esențială.
- Invertorul folosește filtre și circuite de reglare pentru a produce o undă sinusoidală pură sau aproape pură.
Livrarea curentului alternativ:
- Curentul alternativ rezultat este livrat la prizele sau dispozitivele conectate la invertor.
Cele mai bune invertoare de tensiune
Aplicații comune ale invertoarelor
- Sisteme fotovoltaice: Transformă energia produsă de panouri solare (DC) în AC pentru consum casnic.
- Sisteme de backup: Alimentează dispozitivele în cazul întreruperilor de curent.
- Vehicule: Pentru a alimenta dispozitive care folosesc curent alternativ (AC) folosind bateria vehiculului. De exemplu un incarcator de laptop sau un cuptor cu microunde in camping.
Caracteristicile unui invertor de tensiune
Un invertor are mai multe caracteristici esențiale care influențează performanța și compatibilitatea lui cu diverse aplicații. Iată principalele aspecte de luat în considerare:
Tipul de unda
- Undă sinusoidală pură: Produce curent alternativ cu o formă de undă similară celui din rețea, fiind ideală pentru echipamente sensibile, cum ar fi televizoarele, frigiderele și echipamentele medicale. Este mai eficient, dar și mai costisitor.
- Undă sinusoidală modificată: Este mai accesibil, dar produce o formă de undă mai brută, care poate afecta funcționarea dispozitivelor sensibile. Este potrivit pentru aparate simple, cum ar fi lumini și ventilatoare.
- Undă sinusoidală pătrată: Este cel mai puțin eficient tip de undă, potrivit doar pentru dispozitive simple, deoarece poate provoca daune echipamentelor delicate.
Puterea nominală (W)
- Invertorul trebuie ales în funcție de puterea totală a dispozitivelor pe care le va alimenta. Puterea nominală exprimată în wați indică sarcina maximă continuă pe care invertorul o poate susține fără a se supraîncălzi sau a se opri.
Puterea de vârf (Peak Power)
- Majoritatea invertoarelor pot furniza temporar o putere mai mare decât cea nominală pentru a acoperi nevoile de pornire ale unor echipamente (de exemplu, frigiderele și pompele). Puterea de vârf indică această capacitate suplimentară.
Eficiența
- Eficiența unui invertor reprezintă cât de bine poate transforma energia DC în AC, exprimată ca procent. O eficiență ridicată (de peste 90%) reduce pierderile energetice și îmbunătățește performanța sistemului, aspect crucial în cazul surselor de energie
Tensiunea de intrare
- Este important ca tensiunea de intrare a invertorului să fie compatibilă cu sursa de curent continuu (de exemplu, o baterie sau un panou solar). Cele mai comune valori sunt 12V, 24V, și 48V, fiecare fiind aleasă în funcție de sistemul de alimentare.
Tensiunea de ieșire
- Invertorul trebuie să ofere o tensiune de ieșire care să corespundă cu cerințele echipamentelor alimentate (de obicei, 220-240V pentru echipamentele din Europa).
Frecvența de ieșire
- Frecvența de ieșire trebuie să fie de 50Hz sau 60Hz, în funcție de standardul rețelei electrice din zona de utilizare. În Europa, 50Hz este standardul, iar în SUA și alte regiuni, 60Hz.
Protecții integrate
- Majoritatea invertoarelor moderne includ protecții pentru suprasarcină, scurtcircuit, supraîncălzire și inversarea polarității, pentru a preveni accidentele și avarierea echipamentelor conectate.
Capacitatea de încărcare a bateriei (pentru invertoarele hibride)
- Unele invertoare hibride au și funcție de încărcare a bateriilor, ceea ce permite utilizarea lor în sisteme solare off-grid, combinând funcționalitatea de invertor cu cea de încărcător.
Greutatea și dimensiunile
- Invertoarele mai mici sunt mai portabile și pot fi ușor instalate în vehicule sau spații limitate, în timp ce modelele de capacitate mai mare tind să fie mai voluminoase, destinate aplicațiilor rezidențiale sau comerciale.
Ventilația și răcirea
- Unele invertoare sunt dotate cu ventilatoare integrate pentru răcire activă, în timp ce altele folosesc designuri de răcire pasivă. Sistemele de răcire sunt importante pentru prevenirea supraîncălzirii și menținerea performanței pe termen lung.
Conectivitate și funcții inteligente
- Invertoarele mai moderne pot include caracteristici precum monitorizarea prin Wi-Fi, aplicații mobile pentru monitorizarea consumului și posibilitatea de integrare în sisteme de management al energiei.
Probleme comune in utilizarea invertoarelor
Invertoarele pot întâmpina diverse probleme în funcționare, mai ales dacă nu sunt utilizate corespunzător sau dacă specificațiile lor nu se potrivesc cu cerințele sistemului. Iată câteva dintre cele mai comune probleme și posibile soluții:
Supraîncălzirea
- Cauze: Supraîncărcarea invertorului (utilizarea lui la o sarcină mai mare decât cea nominală), ventilarea insuficientă, utilizarea într-un spațiu închis sau temperaturi ambientale ridicate.
- Soluții: Asigură-te că invertorul este utilizat la sarcina recomandată și că are un flux de aer adecvat. Poziționează-l într-un loc bine ventilat și evită utilizarea lui la temperaturi extreme.
Consumul de energie în standby
- Cauze: Chiar și atunci când nu alimentează nicio sarcină, invertorul poate consuma o cantitate mică de energie. Acest consum poate afecta durata de viață a bateriilor în sistemele de energie solară off-grid.
- Soluții: Alege un invertor cu funcție de standby eficientă și asigură-te că îl oprești complet atunci când nu este utilizat pentru perioade lungi.
Sunete neobișnuite sau vibrații
- Cauze: Sunetele pot proveni din ventilatorul de răcire al invertorului, mai ales dacă acesta funcționează intens din cauza supraîncălzirii. În unele cazuri, vibrațiile pot fi semn de componente defecte sau montaj incorect.
- Soluții: Verifică ventilatorul pentru posibile obstrucții și asigură-te că invertorul este montat corespunzător. Dacă sunetele persistă, poate fi necesar un control tehnic.
Lipsa alimentării la ieșire
- Cauze: Poate fi cauzată de o defecțiune a invertorului, de o conexiune slabă sau de protecțiile activate (suprasarcină, scurtcircuit).
- Soluții: Verifică toate conexiunile, inclusiv siguranțele și protecțiile invertorului. Dacă problema persistă, verifică și sursa de alimentare de la care primește curent DC, precum bateria.
Alarmă de tensiune scăzută
- Cauze: Atunci când tensiunea bateriei scade sub un anumit prag, invertorul poate emite o alarmă sau chiar se poate opri pentru a proteja bateria.
- Soluții: Încarcă bateria și evită utilizarea la capacitate extrem de scăzută. Dacă alarma apare frecvent, verifică sănătatea bateriei sau ajustează setările de oprire la tensiune scăzută.
Lipsa sincronizarii la invertoarele on-grid
- Cauze: Invertoarele conectate la rețea pot întâmpina dificultăți în sincronizarea frecvenței și tensiunii cu rețeaua, ceea ce poate duce la oprirea lor.
- Soluții: Verifică dacă tensiunea și frecvența rețelei sunt stabile și în parametrii acceptați de invertor. În cazuri extreme, un electrician calificat poate verifica rețeaua pentru fluctuații.
Descărcarea rapidă a bateriei
- Cauze: În unele cazuri, un invertor poate descărca rapid bateria dacă este folosit la sarcini mari sau dacă are o eficiență scăzută.
- Soluții: Folosește un invertor de înaltă eficiență și asigură-te că bateria este de capacitate suficientă pentru aplicația ta. Monitorizează consumul și evită sarcinile mari atunci când bateria este aproape descărcată.
Defecțiuni ale ecranului sau funcțiilor inteligente
- Cauze: Invertoarele moderne pot avea ecrane și funcții inteligente (precum monitorizarea prin Wi-Fi). Aceste funcții pot suferi defecțiuni software sau probleme de conexiune.
- Soluții: Încearcă un reset al invertorului și asigură-te că aplicațiile software sunt actualizate. Dacă problema persistă, poate fi necesar suport tehnic.
Protecțiile invertorului se activează frecvent
- Cauze: Activarea frecventă a protecțiilor poate fi cauzată de suprasarcină, supraîncălzire, scurtcircuit sau tensiune necorespunzătoare la intrare.
- Soluții: Verifică configurația dispozitivelor conectate și asigură-te că nu depășesc capacitatea invertorului. Menține invertorul în limitele recomandate de tensiune și temperatură.
Durata de viață scurtă a invertorului
- Cauze: Utilizarea intensă, supraîncărcarea constantă și mediul necorespunzător (umezeală, temperaturi extreme) pot scurta durata de viață a invertorului.
- Soluții: Respectă instrucțiunile de utilizare, evită supraîncărcările și menține invertorul într-un mediu curat și uscat pentru a prelungi durata de viață a acestuia.
Pretul unui invertor de tensiune
Prețurile invertoarelor variază considerabil în funcție de tip, capacitate și funcționalități.
Pentru invertoarele de bază, care oferă undă sinusoidală modificată și o putere de până la 500W, prețurile încep de obicei de la aproximativ 200-400 RON.
Invertoarele de undă sinusoidală pură, care sunt mai performante și potrivite pentru dispozitive sensibile, pornesc de la 500 RON și pot ajunge la 1.500 RON pentru modelele de putere medie, de până la 1.500W.
Invertoarele de capacitate mare (3.000W sau mai mult) destinate utilizării industriale sau rezidențiale în sisteme fotovoltaice, pot costa între 2.000 și 5.000 RON, în funcție de brand, eficiență și caracteristici inteligente.
Invertoarele hibride, care combină funcția de încărcător pentru baterii și invertorul propriu-zis, au prețuri începând de la 3.000 RON și pot depăși 10.000 RON pentru modelele avansate destinate sistemelor de energie solară complet independente de rețea.
Intrebari frecvente despre invertoare
Ce tipuri de invertoare există?
Cele mai comune tipuri de invertoare sunt:
- Invertoare de undă sinusoidală pură – oferă curent de calitate, similar celui din rețea, ideal pentru echipamente sensibile.
- Invertoare de undă sinusoidală modificată – mai accesibile, dar mai puțin compatibile cu dispozitive sensibile.
- Invertoare hibride – permit integrarea energiei solare cu bateriile și rețeaua electrică.
Cum aleg un invertor potrivit pentru sistemul solar?
Alegerea unui invertor pentru un sistem fotovoltaic depinde de factori precum puterea maximă a panourilor, consumul mediu, tipul de baterii (dacă există) și alte specificații de compatibilitate.
Care sunt avantajele și dezavantajele unui invertor off-grid față de unul on-grid?
Invertoarele off-grid sunt independente de rețea și folosesc baterii pentru stocarea energiei, în timp ce invertoarele on-grid funcționează împreună cu rețeaua electrică. Fiecare tip are avantaje specifice legate de costuri, eficiență și modul de utilizare.
Câtă energie consumă un invertor?
Consumul depinde de eficiența invertorului și de sarcina conectată. De obicei, invertoarele moderne au o eficiență de 85-95%, dar o parte din energie se pierde în timpul conversiei.
